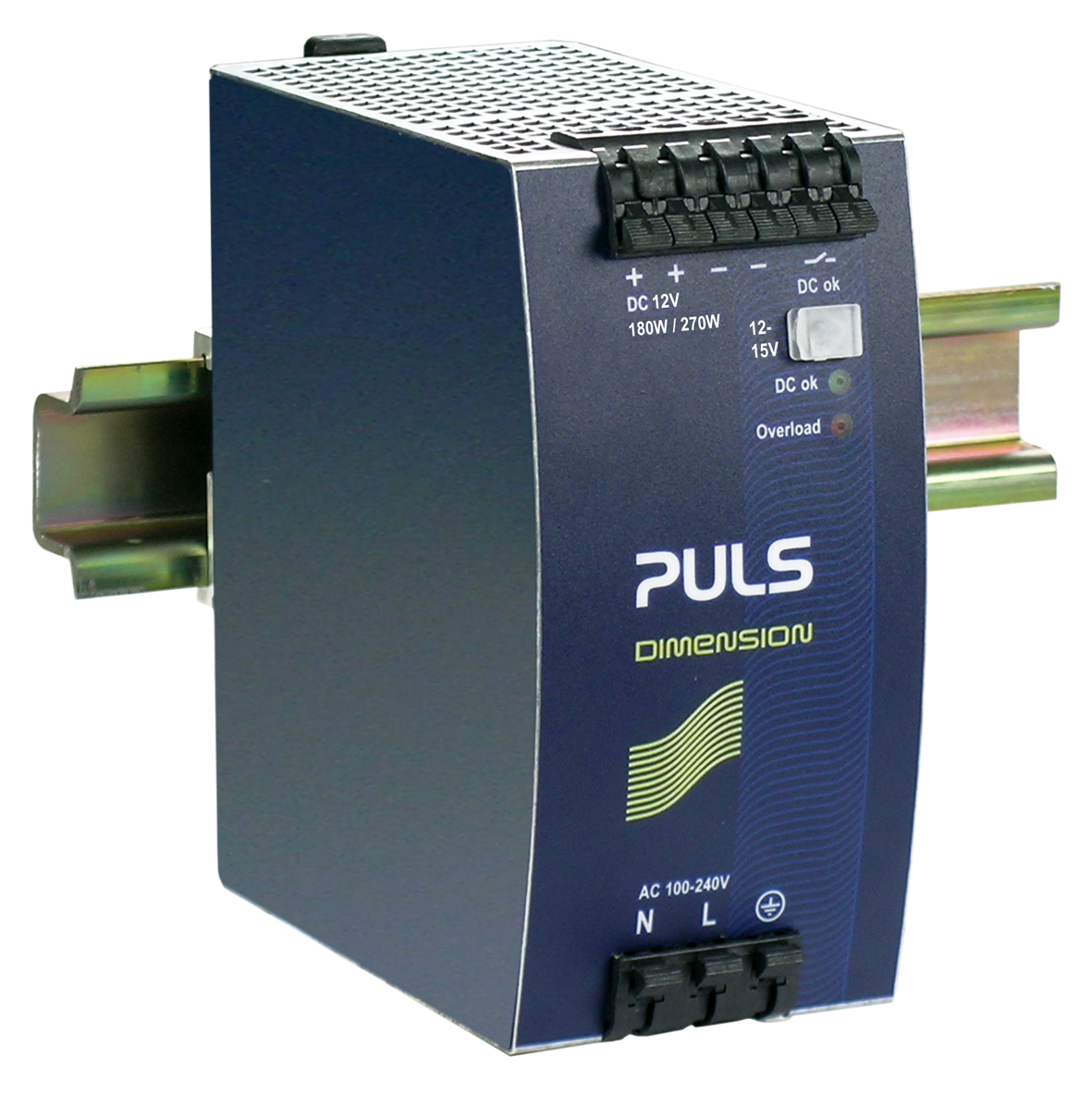

QS10.121

單相系統(tǒng)的DIN導軌電源

12V, 15A

100-240V寬范圍輸入，主動式功率因數校正

轉換效率高達91.8%

小到可以忽略的輸入浪涌電流

50％額外功率最長可持續(xù)4s

-25到+60°C之間可輸出滿載功率

彈壓式接線端子

DC 輸出12-15Vdc

15-13.5A

180W

輸入AC 100-240V  (± 15%)

DC 110V-150V  (-20%/+25%)

體積60 x 124 x 117mm

重量930g

產品狀態(tài) iter常備庫存

輸入數據

A交流輸入電壓AC 100-240V  (± 15%)

直流輸入電壓DC 110V-150V  (-20%/+25%)

EN61000-3-2（PFC標準）滿足

諧波校正主動式

功率因數0.92

輸入浪涌電流抑制主動式

峰值啟動電流4A/7A (D1)

外部輸入保險絲推薦最小值 B-6A / C-4A

輸出數據

額定電壓12Vdc

調壓范圍12-15V

輸出電流范圍15-13.5A

輸出電流13.5A 當 15V

15A 當 12V

輸出功率180W

Power Reserves50% BonusPower?

電壓紋波與噪聲 最大值50mVpp

其它數據

體積60mm x 124mm x 117mm

每臺的重量（凈重）930g

Operat. Temperature Range-25°C ... +70°C

Derating5W/°C at >+60°C

安裝方式DIN導軌

Efficiency, typ.91.8%

Power Losses, typ.16,1W

平均無故障時間 SN 29500 @ 40°C (h)631.000h

連接端子類型彈壓式接線端子

DC-OK信號有

Footnotes

D1)峰值電流，120Vac/230Vac時，與環(huán)境溫度無關
